產品名稱：TL鋼制拖鏈的特點
產品簡介：TL型鋼制拖鏈的組成與性能：TL系列拖鏈的主體是由鏈板（優質鋼板鍍鋅）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鋅處理外形效果新穎，
訂購熱線：400-837-9198
TL系列拖鏈的主體是由鏈板（好鋼板鍍鋅）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鋅處理外形效果新穎，結構合理，靈巧強度高，剛性好不變形，安裝方便，使用可靠，易拆裝 ，尤其是鋼制拖鏈采用了高強度耐磨材料，合金鋼為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形，不下垂。
TL型鋼制拖鏈的特點：
由于鋼制拖鏈外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。
TL型鋼制拖鏈的工作特點：
1. 鋼制拖鏈可適應**大移動速度40米/分。
2. 鋼制拖鏈在**大移動速度時，噪聲升壓級不大于68分貝。
3. 鋼制拖鏈安全使用壽命不小于100萬次（往復）
TL型鋼制拖鏈可根據客戶的不同要求定做。

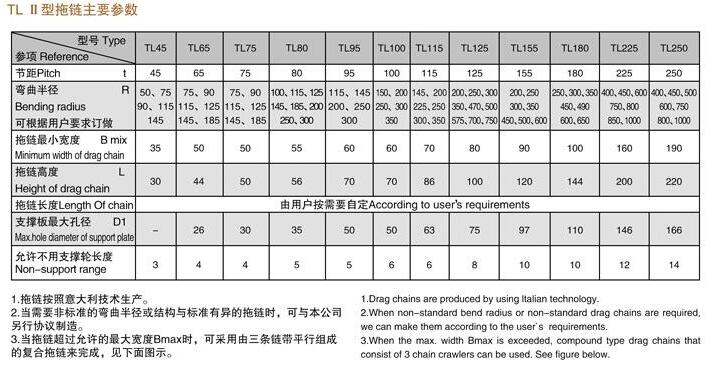

拖鏈的選用：
1.支撐板內腔孔徑D1=d+0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
2.根據支撐板內腔**大孔徑Dmax來確定鏈高度hg和拖鏈型號TLXX。
3.根據拖鏈功能要求來確定支撐板式，拖鏈的彎曲半徑：
（1）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板1型（整塊式）。
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修時，可選用支撐2型。屬分開式類型支撐板。
（3）安裝管纜的規格品種較多時，可選用支撐板3型（框架式）
4.根據安裝管纜的數量來決定支撐板寬度B1，從而可得拖鏈寬度B。
5.拖鏈?zhǔn)褂脠?chǎng)合或受環境影響時，需要采用鋼帶防護支撐板時，請與本公司另行提出。
帶三條鏈板的拖鏈
因?yàn)橹伟?*大長度600mm-650mm,在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是，可提高較寬的拖鏈的穩定性，此外也可通過第三條鏈板將套管與電纜隔開。
液壓管的彈性狀況
要注意，液壓管在壓力下會深長或縮短，因此，應考慮到軟管的彈性系數，特別是在高壓及拖鏈長度較長的情況下，應引起注意。
